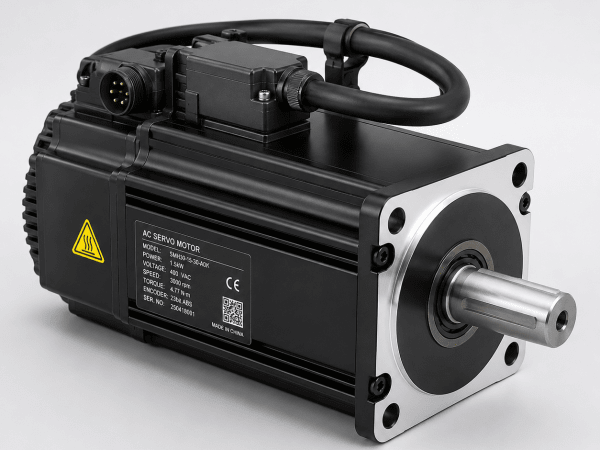

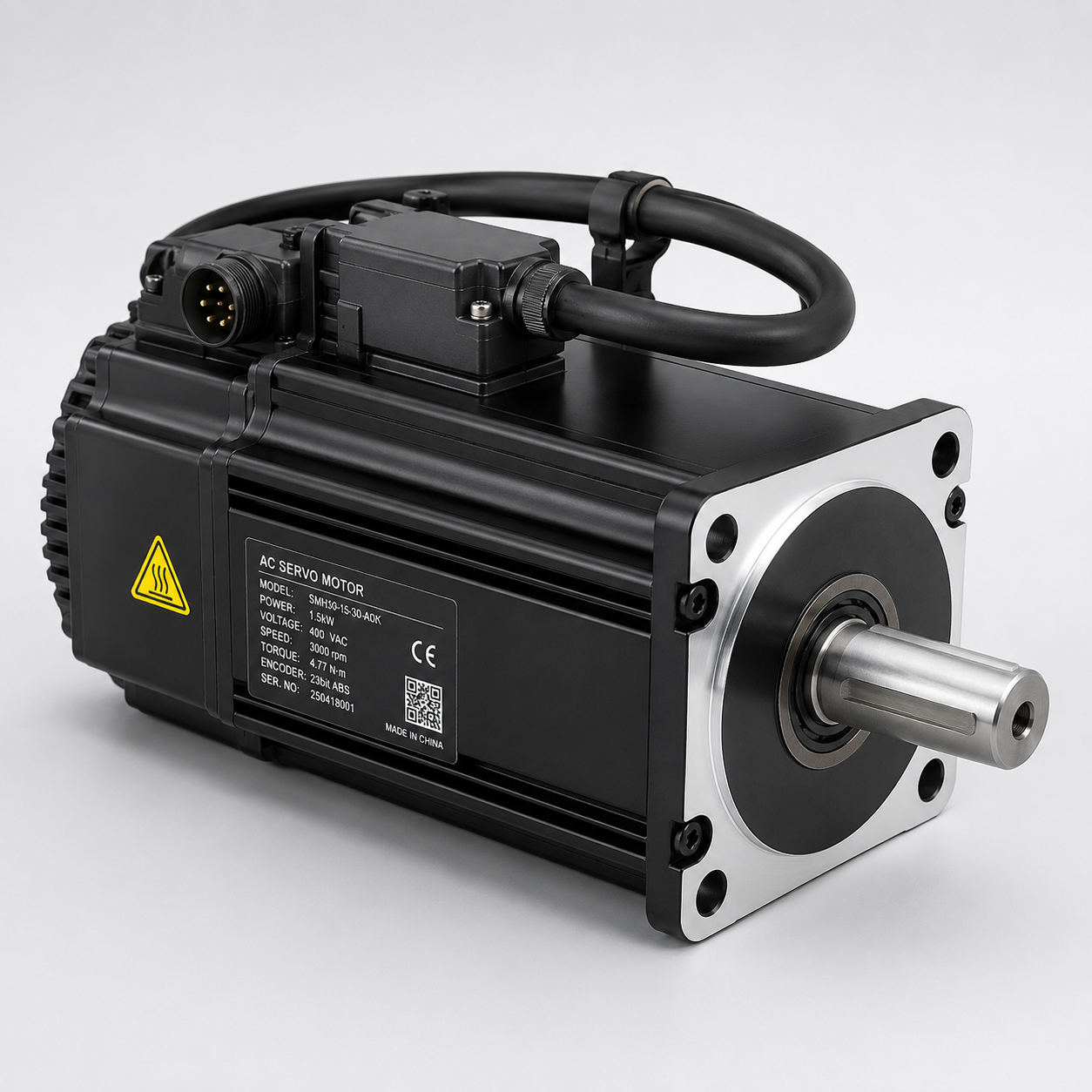

Ремонт серводвигателей: когда поломку еще можно остановить без замены узла

Серводвигатель редко выходит из строя в один момент, хотя со стороны это часто выглядит именно так: вчера станок работал ровно, сегодня ось дергается, а завтра оборудование уже стоит в аварии. На самом деле ремонт серводвигателей часто становится возможным еще на ранней стадии, когда узел не сгорел окончательно, а только начал подавать тревожные сигналы. Главное — не списывать шум, перегрев, вибрацию и ошибки позиционирования на «возраст» или «капризы электроники».

Почему серводвигатель нельзя считать обычным мотором

Серводвигатель — это не просто двигатель, который вращает вал. Он работает в точной связке с серводрайвером, энкодером, контроллером, тормозом, кабелями обратной связи и механической частью оборудования. В станках с ЧПУ, роботизированных линиях, упаковочных машинах и автоматических комплексах он отвечает за точность перемещения, повторяемость и стабильность движения.

Если обычный электродвигатель может долго работать с небольшими отклонениями, то сервосистема сразу замечает ошибку. Вал не дошел до нужного положения, ось запаздывает, нагрузка выросла, сигнал энкодера стал нестабильным — и контроллер уже фиксирует проблему. Именно поэтому небольшая неисправность быстро превращается в цепочку сбоев.

Серводвигатель постоянно сравнивает команду и фактическое положение. Когда что-то нарушает этот баланс, драйвер увеличивает ток, мотор нагревается, механика получает рывки, а электроника уходит в защиту. Если остановиться на этом этапе, узел часто еще можно восстановить без полной замены.

Первые симптомы, которые нельзя игнорировать

Поломка редко начинается с дыма и полной тишины. Чаще серводвигатель заранее показывает, что ему тяжело. Сначала появляется легкий гул, затем ось начинает двигаться не так плавно, потом возникают редкие ошибки, а уже после этого оборудование останавливается.

К тревожным признакам относятся:

• перегрев корпуса двигателя;
• вибрация на малой скорости;
• рывки при старте или торможении;
• посторонний шум в подшипниках;
• ошибка обратной связи;
• потеря точности позиционирования;
• нестабильная работа тормоза;
• периодическое срабатывание защиты;
• запах перегрева из шкафа управления;
• ухудшение качества обработки или перемещения.

Особенно опасны плавающие неисправности. Сегодня привод работает нормально, завтра выдает ошибку, после перезапуска снова запускается. Такие симптомы часто говорят о проблемах с кабелем, энкодером, перегревом, разъемами или износом подшипников.

Когда ремонт еще имеет смысл

Ремонт серводвигателя обычно оправдан, если повреждение не стало критическим. Например, двигатель греется, но обмотки еще не разрушены. Подшипники шумят, но ротор не повредил статор. Энкодер дает сбои, но его можно настроить, заменить или восстановить. Тормоз подклинивает, но не успел разрушить посадочные элементы.

В таких случаях восстановление может быть намного разумнее замены всего узла. Особенно если двигатель редкий, снят с производства, связан с устаревшей системой ЧПУ или требует сложной настройки при замене. Новый аналог может оказаться не таким простым решением: нужно проверить мощность, момент, тип энкодера, разъемы, распиновку, габариты, крепление, параметры драйвера и совместимость с контроллером.

Ремонт имеет смысл, когда:

• неисправность точно диагностирована;
• обмотки не имеют серьезного межвиткового замыкания;
• корпус и вал не получили критических повреждений;
• энкодер можно восстановить или заменить;
• подшипниковый узел ремонтопригоден;
• тормоз поддается регулировке;
• замена требует долгой поставки или перенастройки линии.

Если же мотор уже сильно перегрет, изоляция разрушена, ротор задевает статор, вал погнут, а датчик положения уничтожен механически, восстановление может стать дорогой лотереей.

Подшипники: маленькая деталь с большим влиянием

Одна из самых частых причин обращения в ремонт — износ подшипников. Сначала он проявляется как легкий шум или шелест. Потом появляется вибрация, нагрев, биение вала и неровное вращение. Если продолжать работу, подшипник может разрушиться, а ротор начнет задевать внутренние элементы двигателя.

В серводвигателе подшипники особенно важны, потому что от них зависит точность вращения. Даже небольшой люфт влияет на обратную связь, работу энкодера и стабильность позиционирования. Станок может начать оставлять волнистую поверхность, робот — двигаться рывками, а автоматическая линия — сбиваться по циклу.

Своевременная замена подшипников часто спасает двигатель от более дорогого ремонта. Но важно не просто поставить новые детали. Нужно проверить посадочные места, биение, состояние вала, балансировку и работу мотора после сборки.

Энкодер и обратная связь: мозг точного движения

Энкодер сообщает системе управления, где находится вал двигателя. Если сигнал обратной связи пропадает, искажается или запаздывает, сервопривод перестает понимать свое положение. В результате появляются рывки, ошибки слежения, потеря нуля и аварийные остановы.

Проблема может быть в самом датчике, загрязнении, поврежденном кабеле, плохом контакте, нарушении экранирования или неправильной настройке после разборки. Иногда достаточно восстановить соединение или заменить кабель. В других случаях требуется ремонт или замена энкодера.

Самая неприятная ошибка — собрать двигатель после ремонта без точной настройки датчика положения. Даже небольшое смещение может привести к неправильной коммутации, вибрациям и перегреву. Поэтому работа с энкодером требует аккуратности и проверки на стенде.

Перегрев: сигнал, что система работает на пределе

Если серводвигатель постоянно горячий, это не норма, а предупреждение. Перегрев может быть связан с перегрузкой оси, неправильными параметрами драйвера, заклиниванием механики, загрязнением вентиляции, износом подшипников или повреждением обмоток.

Иногда причина находится не в моторе. Например, направляющие пересохли, шарико-винтовая пара загрязнилась, редуктор подклинивает, ремень перетянут. Сервосистема пытается компенсировать лишнее сопротивление, увеличивает ток, и двигатель нагревается.

Если вовремя найти источник перегрева, можно избежать разрушения изоляции обмоток. Но если мотор долго работает в таком режиме, ремонт становится сложнее: страдают лаковая изоляция, датчики, тормоз и кабельные вводы.

Тормоз серводвигателя: когда ось перестает держаться

Во многих сервомоторах есть электромагнитный тормоз. Он удерживает ось в неподвижном положении, особенно если нагрузка может опуститься под собственным весом. Когда тормоз изнашивается или подклинивает, начинаются неприятности.

Ось может проседать, двигатель стартует с рывком, появляется перегрев, драйвер фиксирует перегрузку. Если тормоз не полностью отпускает вал, серводвигатель работает против дополнительного сопротивления. Это быстро увеличивает ток и нагрузку на всю систему.

Ремонт тормоза может включать очистку, регулировку зазора, восстановление катушки, замену изношенных элементов и проверку питания. Игнорировать такой дефект нельзя: неисправный тормоз способен повредить не только двигатель, но и механику оборудования.

Кабели и разъемы: поломка, которая маскируется под отказ мотора

Иногда серводвигатель оказывается невиновен. Виноваты кабели питания, сигнальные линии, разъемы или экран. На подвижных осях кабели постоянно изгибаются, внутри жилы постепенно ломаются, а контакт становится нестабильным.

Внешне это выглядит как серьезная неисправность: двигатель дергается, энкодер пропадает, драйвер уходит в аварию, ось останавливается. Но при диагностике выясняется, что проблема появляется только в определенном положении кабель-канала или после прогрева.

Поэтому перед заменой двигателя важно проверить кабельные трассы, разъемы, экранирование, заземление и состояние контактов. Иногда недорогой ремонт проводки спасает от покупки дорогостоящего узла.

Диагностика решает судьбу ремонта

Правильный ремонт начинается не с разборки, а с диагностики. Сначала изучают симптомы, коды ошибок, момент появления сбоя, температуру, шум, характер движения оси и состояние механики. Затем проверяют сопротивление обмоток, изоляцию, энкодер, тормоз, подшипники, кабели и работу двигателя без нагрузки.

Важный этап — отделить электрическую неисправность от механической. Если ось закусывает, направляющие загрязнены, муфта разбита или редуктор изношен, новый или восстановленный двигатель быстро окажется в той же ситуации.

Хорошая диагностика отвечает на три вопроса: что сломалось, почему сломалось и можно ли безопасно вернуть узел в работу. Без третьего вопроса ремонт превращается в азартную игру.

Как не довести до замены узла

Серводвигатели любят стабильные условия. Им нужны нормальное питание, правильные настройки драйвера, чистые разъемы, исправная механика и отсутствие перегрузок. Чем раньше замечены отклонения, тем выше шанс обойтись восстановлением.

Для профилактики полезно регулярно проверять:

• температуру двигателя и драйвера;
• шум и вибрацию при движении;
• состояние кабелей и разъемов;
• работу тормоза;
• журнал ошибок ЧПУ или контроллера;
• люфты в механике;
• смазку направляющих и ШВП;
• параметры ускорения, тока и торможения.

Особенно важно не менять настройки «на глаз». Завышенный ток, слишком резкое ускорение или неправильные коэффициенты регулирования могут быстро превратить исправный серводвигатель в перегретый и нестабильный узел.

Когда замена все-таки неизбежна

Иногда ремонт уже не спасает ситуацию. Если обмотки серьезно повреждены, вал деформирован, корпус разрушен, энкодер недоступен, а восстановление стоит почти как новый двигатель, замена становится логичным решением.

Также замена оправдана, когда оборудование модернизируют, требуется более высокая точность, старый мотор не поддерживается, запчасти недоступны, а простои повторяются слишком часто. В таком случае новый узел может стать не расходом, а способом вернуть линии надежность.

Но даже при замене важно выяснить причину отказа. Если старый двигатель сгорел из-за заклинившей механики или неверных настроек, новый повторит его судьбу.

Ремонт серводвигателей имеет смысл тогда, когда неисправность замечена до разрушения ключевых элементов. Шум подшипников, перегрев, вибрация, ошибки энкодера, нестабильный тормоз и сбои позиционирования — это не мелкие неудобства, а предупреждения системы.

Своевременная диагностика помогает понять, можно ли восстановить двигатель без замены узла, где находится первопричина и как избежать повторной аварии. Серводвигатель — точный и выносливый механизм, но он не прощает равнодушия. Если реагировать на первые сигналы, ремонт остается контролируемым процессом, а не срочной операцией в разгар производственного простоя.
